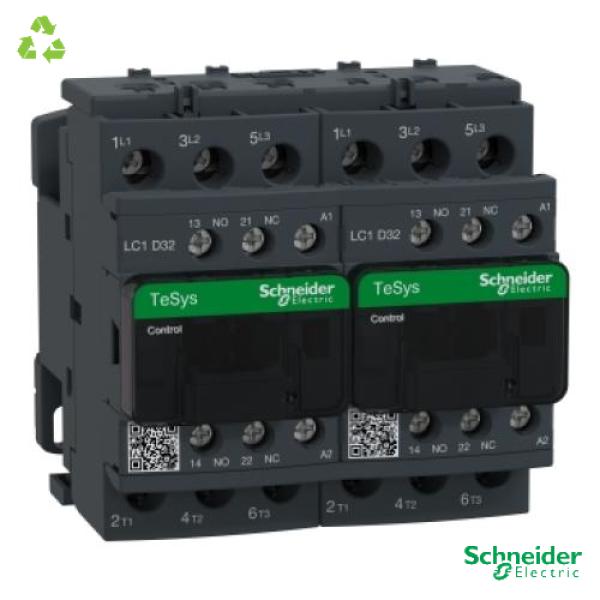

LC2D32P7 | SCHNEIDER ELECTRIC Contacteur-inverseur

Calibre du fusible à associer

[fr] 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance63 A gG à <= 690 V coordination type 2 pour circuit de puissance

Tenue au feu

[fr] 850 °C se conformer à CEI 60695-2-1

Impédance moyenne

[fr] 2 mOhm - Ith 50 A 50 Hz pour circuit de puissance

[icw] courant assigné de courte durée admissible

[fr] 60 A à <40 °C - 10 min pour circuit de puissance138 A à <40 °C - 1 min pour circuit de puissance260 A à <40 °C - 10 s pour circuit de puissance430 A à <40 °C - 1s pour circuit de puissance100 A - 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation

Température de fonctionnement

[fr] 40…60 °C60…70 °C avec réduction de courant

Puissance dissipée par pôle

[fr] 2 W AC-35 W AC-1

[ie] courant assigné d'emploi

[fr] 32 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance50 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

Pouvoir nominal d'enclenchement irms

[fr] 140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1550 A à 440 V pour circuit de puissance se conformer à CEI 60947

[uimp] tension assignée de tenue aux chocs

[fr] 6 kV se conformer à CEI 60947

Temps de fonctionnement

[fr] 12…22 ms fermeture4…19 ms ouverture

Dissipation thermique

[fr] 2…3 W à 50/60 Hz

Endurance mécanique

[fr] 15 Mcycles

Tension circuit de commande

[fr] 230 V CA 50/60 Hz

[ue] tension assignée d'emploi

[fr] Circuit de puissance: <= 690 V CA 25...400 HzCircuit de puissance: <= 300 V CC

Vitesse de commande maximale

[fr] 3600 cyc/h à <60 °C

Pouvoir de coupure assigné

[fr] 550 A à 440 V pour circuit de puissance se conformer à CEI 60947

Nombre de pôles

[fr] 3P

Technologie bobine

[fr] Sans module d'antiparasitage intégré

Courant commuté minimum

[fr] 5 mA pour circuit de signalisation

Composition des contacts du pôle d'alimentation

[en] 3,[fr] 3,[de] 3,[es] 3 NA,[cs] 3,[hu] 3 NO,[sk] 3

Durée de vie électrique

[fr] 1,65 Mcycles 32 A AC-3 à Ue <= 440 V1,4 Mcycles 50 A AC-1 à Ue <= 440 V

Puissance moteur (kw)

[fr] 7,5 kW à 220...230 V CA 50 Hz15 kW à 380...400 V CA 50 Hz15 kW à 415...440 V CA 50 Hz18,5 kW à 500 V CA 50 Hz18,5 kW à 660...690 V CA 50 Hz

Plage de tension du circuit de commande

[fr] 0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40…60 °C opérationnel CA 50 Hz0,85…1,1 Uc -40…60 °C opérationnel CA 60 Hz1...1.1 Uc 60…70 °C opérationnel CA 50/60 Hz

[ith] courant thermique conventionnel

[fr] 10 A à <60 °C pour circuit de signalisation50 A à <60 °C pour circuit de puissance

[ui] tension assignée d'isolement

[fr] Circuit de puissance: 690 V se conformer à CEI 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

Couple de serrage

[fr] Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv No 2

Puissance d'appel en va

[fr] 70 VA 60 Hz cos phi 0,75 (à 20 °C)70 VA 50 Hz cos phi 0,75 (à 20 °C)

Consommation moyenne de puissance de maintien exprimée en va

[fr] 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)7 VA 50 Hz cos phi 0,3 (à 20 °C)

Famille

[fr] TeSysTeSys Deca,[es] TeSysTeSys Deca
