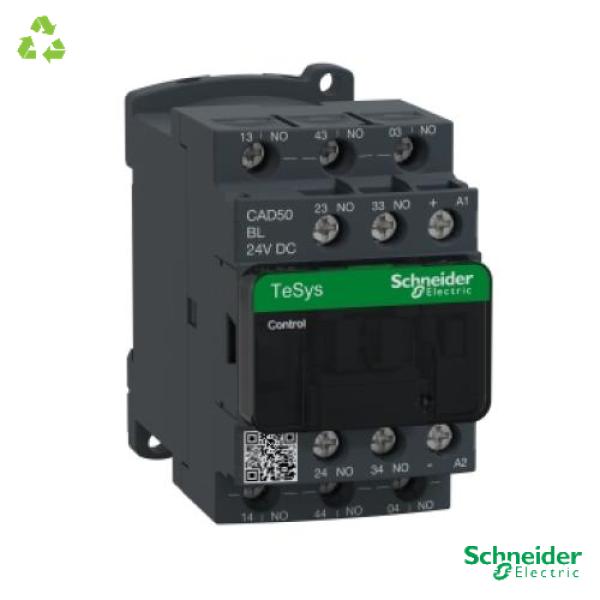

CAD50BL | SCHNEIDER ELECTRIC TeSys CAD50

Calibre du fusible à associer

[fr] 10 A gG se conformer à CEI 60947-5-1

Mode de raccordement

[fr] Borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble

Constante de temps

[fr] 40 ms

Endurance mécanique

[fr] 30 Mcycles

Puissance d'appel en w

[fr] 2,4 W (à 20 °C)

[ue] tension assignée d'emploi

[fr] <= 690 V CA 25...400 Hz

Vitesse de commande maximale

[fr] 180 cyc/mn

[icw] courant assigné de courte durée admissible

[fr] 100 A - 1s120 A - 500 ms140 A - 100 ms

Température de fonctionnement

[fr] 40…60 °C60…70 °C avec réduction de courant

Courant commuté minimum

[fr] 5 mA

Pouvoir nominal d'enclenchement irms

[fr] 140 A CA se conformer à CEI 60947-5-1250 A CC se conformer à CEI 60947-5-1

[uimp] tension assignée de tenue aux chocs

[fr] 6 kV se conformer à CEI 60947

Plage de tension du circuit de commande

[fr] 0,1 à 0,25 Uc -40…70 °C perte de niveau CC0,7 à 1,25 Uc -40…60 °C opérationnel CC1...1,25 Uc 60…70 °C opérationnel CC

[ith] courant thermique conventionnel

[fr] 10 A à <60 °C)

[ui] tension assignée d'isolement

[fr] 600 V UL certifié600 V CSA certifié690 V se conformer à CEI 60947-5-1

Couple de serrage

[fr] 1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2

Temps de fonctionnement

[fr] 65…88 ms excitation bobine + fermeture "F"14…25 ms désexcitation bobine + ouverture "F"

Famille

[fr] TeSysTeSys Deca,[es] TeSysTeSys Deca

Origine du stock

Industriel européen du secteur automobile (stock dormant & surplus)

Condition de stockage

Bon - Stockage sur palette dans zone étanche et ventilée

Garantie

3 mois
