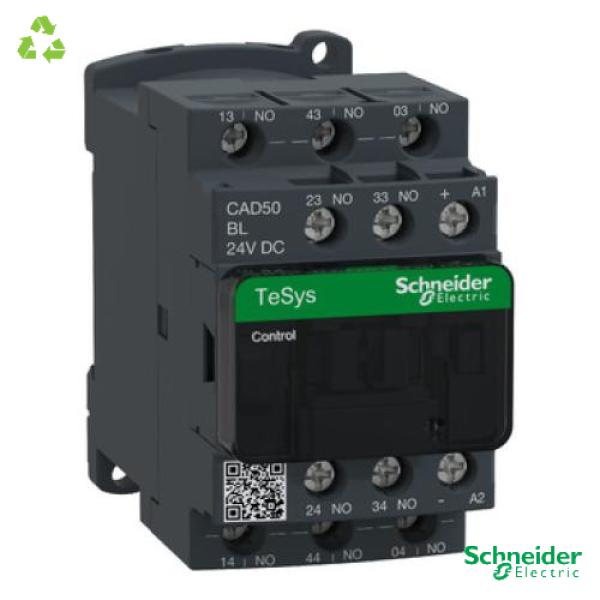

CAD50BL | SCHNEIDER ELECTRIC TeSys D

Fuse rating to be associated

[fr] 10 A gG se conformer à CEI 60947-5-1

Connection mode

[fr] Borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble

Time constant

[fr] 40 ms

Mechanical endurance

[fr] 30 Mcycles

Inrush power in w

[fr] 2,4 W (à 20 °C)

[ue] rated operational voltage

[fr] <= 690 V CA 25...400 Hz

Maximum command speed

[fr] 180 cyc/mn

[icw] rated short-time withstand current

[fr] 100 A - 1s120 A - 500 ms140 A - 100 ms

Operating temperature

[fr] 40…60 °C60…70 °C avec réduction de courant

Minimum switching current

[fr] 5 mA

Nominal switching capacity irms

[fr] 140 A CA se conformer à CEI 60947-5-1250 A CC se conformer à CEI 60947-5-1

[uimp] rated impulse withstand voltage

[fr] 6 kV se conformer à CEI 60947

Control circuit voltage range

[fr] 0,1 à 0,25 Uc -40…70 °C perte de niveau CC0,7 à 1,25 Uc -40…60 °C opérationnel CC1...1,25 Uc 60…70 °C opérationnel CC

[ith] conventional thermal current

[fr] 10 A à <60 °C)

[ui] rated insulation voltage

[fr] 600 V UL certifié600 V CSA certifié690 V se conformer à CEI 60947-5-1

Tightening torque

[fr] 1,2 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,2 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2

Operating time

[fr] 65…88 ms excitation bobine + fermeture "F"14…25 ms désexcitation bobine + ouverture "F"

Family

[fr] TeSysTeSys Deca,[es] TeSysTeSys Deca
