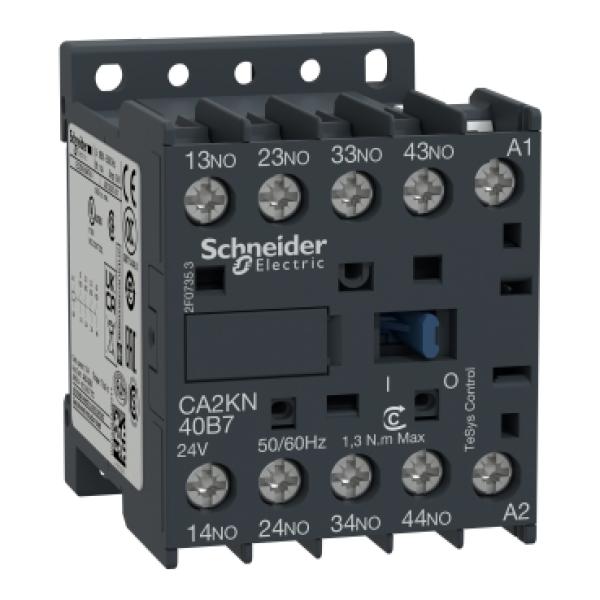

CA2KN40F7 | TELEMECANIQUE Control relay

Width

6.30 cm

Fuse rating to be associated

[fr] 10 A gG se conformer à CEI 6094710 A gG se conformer à VDE 0660

Thermal dissipation

[fr] 1,3 W

Connection mode

[fr] Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 2 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75…4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple sans extrémité de câble

Length

6.60 cm

Height

4.80 cm

Depth

57 mm

Mechanical endurance

[fr] 10 Mcycles

[ue] rated operational voltage

[fr] <= 690 V <= 400 Hz

Maximum command speed

[fr] 10000 cyc/h

Minimum switching current

[fr] 5 mA

Nominal switching capacity irms

[fr] 110 A se conformer à CEI 60947

Control circuit voltage range

[fr] Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)Opérationnel: 0,8…1,15 Uc (à <50 °C)

[ith] conventional thermal current

[fr] 10 A à <50 °C)

[ui] rated insulation voltage

[fr] 690 V se conformer à CEI 60947750 V se conformer à VDE 0110 gr C690 V se conformer à BS 5424600 V se conformer à CSA C22.2 No 14

Tightening torque

[fr] 1,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,3 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 26 mm1,3 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2

Inrush power expressed in va

[fr] 30 VA (à 20 °C)

Average consumption of holding power expressed in va

[fr] 4,5 VA (à 20 °C)

Operating time

[fr] 10…20 ms désexcitation bobine + ouverture "F"10…20 ms excitation bobine + fermeture "F"

Family

[fr] TeSys,[es] TeSys

Stock origin

European manufacturer of the automotive sector (dormant stock & surplus)

Storage condition

Good - Storage on pallets in sealed area and ventilated

Warranty

3 months
