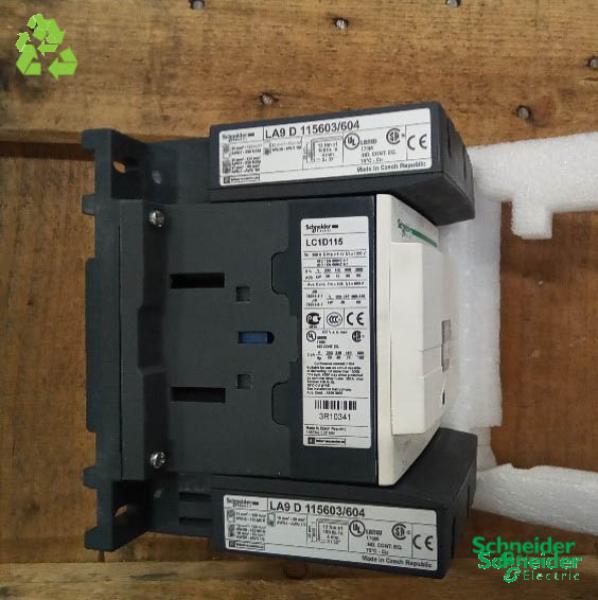

LC1D115FE7 | SCHNEIDER ELECTRIC contactor

Fuse rating to be associated

[en] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[fr] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[de] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[es] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[cs] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[hu] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation,[sk] 250 A gG à <= 690 V coordination type 1 pour circuit de puissance200 A gG à <= 690 V coordination type 2 pour circuit de puissance10 A gG pour circuit de signalisation

Connection mode

[en] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[fr] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[de] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[es] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[cs] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[hu] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble,[sk] Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10…120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10…50 mm²rigide sans extrémité de câble

Fire resistance

[en] 850 °C se conformer à CEI 60695-2-1,[fr] 850 °C se conformer à CEI 60695-2-1,[de] 850 °C se conformer à CEI 60695-2-1,[es] 850 °C se conformer à CEI 60695-2-1,[cs] 850 °C se conformer à CEI 60695-2-1,[hu] 850 °C se conformer à CEI 60695-2-1,[sk] 850 °C se conformer à CEI 60695-2-1

Average impedance

[en] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[fr] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[de] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[es] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[cs] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[hu] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance,[sk] 0,6 mOhm - Ith 200 A 50 Hz pour circuit de puissance

[icw] rated short-time withstand current

[en] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[fr] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[de] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[es] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[cs] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[hu] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation,[sk] 250 A à <40 °C - 10 min pour circuit de puissance550 A à <40 °C - 1 min pour circuit de puissance950 A à <40 °C - 10 s pour circuit de puissance1100 A à <40 °C - 1 s pour circuit de puissance100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation

Traitement de protection

TH se conformer à CEI 60068-2-30

Ambient temperature for storage

[en] 60…80 °C,[fr] 60…80 °C,[de] 60…80 °C,[es] 60…80 °C,[cs] 60…80 °C,[hu] 60…80 °C,[sk] 60…80 °C

Power loss per pole

[en] 24 W AC-17,9 W AC-3,[fr] 24 W AC-17,9 W AC-3,[de] 24 W AC-17,9 W AC-3,[es] 24 W AC-17,9 W AC-3,[cs] 24 W AC-17,9 W AC-3,[hu] 24 W AC-17,9 W AC-3,[sk] 24 W AC-17,9 W AC-3

[ie] rated operational current

[en] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[fr] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[de] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[es] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[cs] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[hu] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance,[sk] 200 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance115 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance

Catégorie de surtension

III

Normes

CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

Certifications du produit

DNVRINACSACCCULGLBVLROS (Lloyds register of shipping)GOST

Niveau de fiabilité de la sécurité

B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

Degré de protection ip

IP20 face avant se conformer à CEI 60529

Degré de pollution

3

Robustesse mécanique

Vibrations contacteur ouvert: 2 Gn, 5 à 300 HzVibrations contacteur fermé: 4 Gn, 5 à 300 HzChocs contacteur fermé: 15 Gn pour 11 msChocs contacteur ouvert: 6 Gn pour 11 ms

Statut environnemental de l'offre

Produit Green Premium

Régulation reach

Déclaration REACh

Directive rohs ue

Conforme Déclaration RoHS UE

Sans mercure

Oui

Régulation rohs chine

Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.

Profil environnemental

Profil environnemental du Produit

Deee

Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.

Fonction produit

Contacteur

Nominal switching capacity irms

[en] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[fr] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[de] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[es] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[cs] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[hu] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1,[sk] 1260 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

[uimp] rated impulse withstand voltage

[en] 8 kV se conformer à IEC 60947,[fr] 8 kV se conformer à IEC 60947,[de] 8 kV se conformer à IEC 60947,[es] 8 kV se conformer à IEC 60947,[cs] 8 kV se conformer à IEC 60947,[hu] 8 kV se conformer à IEC 60947,[sk] 8 kV se conformer à IEC 60947

Application du contacteur

Charge résistive (AC-1)Commande moteur (AC-3)

Support de montage

RailPlatine

Altitude de fonctionnement

3000 m sans

Operating time

[en] 6…20 ms ouverture20…50 ms fermeture,[fr] 6…20 ms ouverture20…50 ms fermeture,[de] 6…20 ms ouverture20…50 ms fermeture,[es] 6…20 ms ouverture20…50 ms fermeture,[cs] 6…20 ms ouverture20…50 ms fermeture,[hu] 6…20 ms ouverture20…50 ms fermeture,[sk] 6…20 ms ouverture20…50 ms fermeture

Type de circuit de commande

CA à 50/60 Hz

Composition contact auxiliaire

1F+1O

Type de contacts auxiliaires

type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1

Fréquence circuit signalisation

25 à 400 Hz

Tension de commutation minimale

17 V pour circuit de signalisation

Temps de non-chevauchement

1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO

Résistance d'isolement

> 10 MΩ pour circuit de signalisation

Code de comptabilité

LC1D

Type de démarreur de moteur

Contacteur en ligne direct

Tension de la bobine-contacteur

115 V CA standard

Profil de circularité

Informations de fin de vie

Thermal dissipation

[en] 3…8 W à 50/60 Hz,[fr] 3…8 W à 50/60 Hz,[de] 3…8 W à 50/60 Hz,[es] 3…8 W à 50/60 Hz,[cs] 3…8 W à 50/60 Hz,[hu] 3…8 W à 50/60 Hz,[sk] 3…8 W à 50/60 Hz

Hp (ul / csa) engine power

[en] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[fr] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[de] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[es] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[cs] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[hu] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs,[sk] 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs

Mechanical endurance

[en] 8 Mcycles,[fr] 8 Mcycles,[de] 8 Mcycles,[es] 8 Mcycles,[cs] 8 Mcycles,[hu] 8 Mcycles,[sk] 8 Mcycles

Control circuit voltage

[en] 115 V CA 50/60 Hz,[fr] 115 V CA 50/60 Hz,[de] 115 V CA 50/60 Hz,[es] 115 V CA 50/60 Hz,[cs] 115 V CA 50/60 Hz,[hu] 115 V CA 50/60 Hz,[sk] 115 V CA 50/60 Hz

[ue] rated operational voltage

[en] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[fr] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[de] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[es] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[cs] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[hu] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC,[sk] Circuit de puissance: <= 1000 V CA 25...400 HzCircuit de puissance: <= 300 V CC

Maximum command speed

[en] 2400 cyc/h à <60 °C,[fr] 2400 cyc/h à <60 °C,[de] 2400 cyc/h à <60 °C,[es] 2400 cyc/h à <60 °C,[cs] 2400 cyc/h à <60 °C,[hu] 2400 cyc/h à <60 °C,[sk] 2400 cyc/h à <60 °C

Rated breaking capacity

[en] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[fr] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[de] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[es] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[cs] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[hu] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947,[sk] 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947

Number of poles

[en] 3P,[fr] 3P,[de] 3P,[es] 3P,[cs] 3P,[hu] 3P,[sk] 3P

Coil technology

[en] Suppresseur à diode de limite de crête bidirectionnel incorporé,[fr] Suppresseur à diode de limite de crête bidirectionnel incorporé,[de] Suppresseur à diode de limite de crête bidirectionnel incorporé,[es] Suppresseur à diode de limite de crête bidirectionnel incorporé,[cs] Suppresseur à diode de limite de crête bidirectionnel incorporé,[hu] Suppresseur à diode de limite de crête bidirectionnel incorporé,[sk] Suppresseur à diode de limite de crête bidirectionnel incorporé

Minimum switching current

[en] 5 mA pour circuit de signalisation,[fr] 5 mA pour circuit de signalisation,[de] 5 mA pour circuit de signalisation,[es] 5 mA pour circuit de signalisation,[cs] 5 mA pour circuit de signalisation,[hu] 5 mA pour circuit de signalisation,[sk] 5 mA pour circuit de signalisation

Composition of the power pole contacts

[en] 3F,[fr] 3F,[de] 3F,[es] 3F,[cs] 3F,[hu] 3F,[sk] 3F

Electrical life

[en] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[fr] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[de] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[es] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[cs] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[hu] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V,[sk] 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V

Engine power (kw)

[en] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[fr] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[de] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[es] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[cs] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[hu] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4),[sk] 30 kW à 220...230 V CA 50/60 Hz (AC-3)55 kW à 380...400 V CA 50/60 Hz (AC-3)59 kW à 415...440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660...690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4)

[ith] conventional thermal current

[en] 200 A à <60 °C pour circuit de puissance,[fr] 200 A à <60 °C pour circuit de puissance,[de] 200 A à <60 °C pour circuit de puissance,[es] 200 A à <60 °C pour circuit de puissance,[cs] 200 A à <60 °C pour circuit de puissance,[hu] 200 A à <60 °C pour circuit de puissance,[sk] 200 A à <60 °C pour circuit de puissance

[ui] rated insulation voltage

[en] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[fr] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[de] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[es] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[cs] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[hu] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié,[sk] Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de puissance: 1000 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

Tightening torque

[en] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[fr] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[de] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[es] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[cs] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[hu] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm,[sk] Télécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 12 N.m - sur connecteur hexagonal 4 mm

Engine power

[en] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[fr] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[de] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[es] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[cs] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[hu] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases,[sk] 30…50 kW à 200…240 V 3 phases55…100 kW à 380…440 V 3 phases55…100 kW à 480…500 V 3 phases

Inrush power expressed in va

[en] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[fr] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[de] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[es] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[cs] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[hu] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C),[sk] 280…350 VA 60 Hz cos phi 0,8 (à 20 °C)280…350 VA 50 Hz cos phi 0,8 (à 20 °C)

Average consumption of holding power expressed in va

[en] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[fr] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[de] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[es] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[cs] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[hu] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C),[sk] 2…18 VA 60 Hz cos phi 0,3 (à 20 °C)2…18 VA 50 Hz cos phi 0,3 (à 20 °C)

Family

[en] TeSys,[fr] TeSys,[de] TeSys,[es] TeSys,[cs] TeSys,[hu] TeSys,[sk] TeSys

Stock origin

European manufacturer of the automotive sector (dormant stock & surplus)

Storage condition

Excellent - Warehouse-ventilated area, away from dust (storage cabinets)

Warranty

3 months
