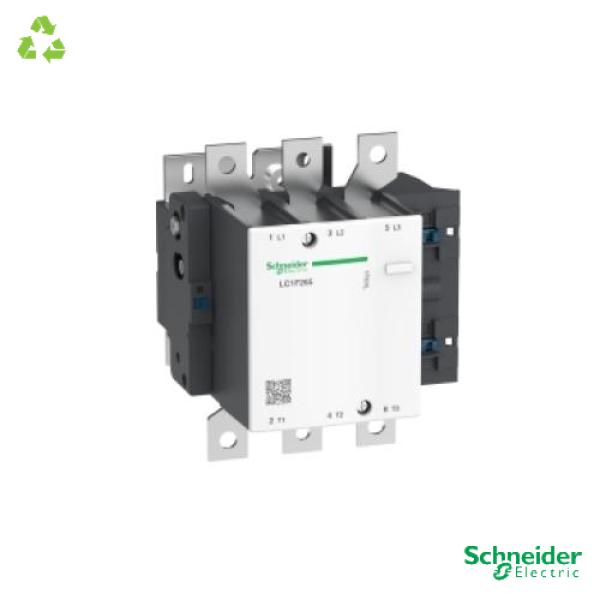

LC1F265E7 | SCHNEIDER ELECTRIC Contactor

Fuse rating to be associated

[fr] 315 A aM à <= 440 V400 A gG à <= 440 V

Thermal dissipation

[fr] 8 W

Connection mode

[fr] Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câbleCircuit de puissance : barre 2 câble(s) - section du jeu de barre : 32 x 4 mmCircuit de puissance : bornes à anneau 1 câble(s) 240 mm²Circuit de puissance : connecteur 1 câble(s) 240 mm²Circuit de puissance : raccordement par boulonnage

[ue] rated operational voltage

[fr] <= 1000 V AC-1<= 690 V AC-3<= 690 V AC-4<= 460 V CC

Maximum command speed

[fr] 2400 cyc/h à <55 °C

Rated breaking capacity

[fr] 2120 A se conformer à CEI 60947-4-1

Average impedance

[fr] 0,3 mOhm - Ith 350 A 50 Hz

Number of poles

[fr] 3P

[icw] rated short-time withstand current

[fr] 2200 A à <40 °C - 10 s1230 A à <40 °C - 30 s950 A à <40 °C - 1 min620 A à <40 °C - 3 min480 A à <40 °C - 10 min

Power loss per pole

[fr] 37 W AC-121 W AC-3

[ie] rated operational current

[fr] 350 A (à <40 °C) à <= 440 V CA AC-1265 A (à <55 °C) à <= 440 V CA AC-3

Composition of the power pole contacts

[en] 3 NO,[es] 3 NA,[hu] 3 NO,[sk] 3 NO

[uimp] rated impulse withstand voltage

[fr] 8 kV

Engine power (kw)

[fr] 132 kW à 380...400 V CA 50/60 Hz (AC-3)140 kW à 415 V CA 50/60 Hz (AC-3)140 kW à 440 V CA 50/60 Hz (AC-3)160 kW à 500 V CA 50/60 Hz (AC-3)160 kW à 660...690 V CA 50/60 Hz (AC-3)147 kW à 1000 V CA 50/60 Hz (AC-3)75 kW à 220...230 V CA 50/60 Hz (AC-3)51 kW à 400 V CA 50/60 Hz (AC-4)

Control circuit voltage range

[fr] Opérationnel: 0,85…1,1 Uc 40...400 Hz (à 55 °C)Perte de niveau: 0,15 à 0,2 Uc 40...400 Hz (à 55 °C)

[ith] conventional thermal current

[fr] 350 A à <40 °C)

[ui] rated insulation voltage

[fr] 1000 V se conformer à CEI 60947-4-11500 V se conformer à VDE 0110 gr C

Tightening torque

[fr] Télécommande :1,2 N.mCircuit de puissance :35 N.m

Engine power

[en] 55…100 kW at 200…240 V 3 phases110…220 kW at 480…500 V 3 phases110…220 kW at 380…440 V 3 phases,[es] 55…100 kW en 200…240 V 3 fases110…220 kW en 480…500 V 3 fases110…220 kW en 380…440 V 3 fases,[hu] 55…100 kW -200…240 V 3 fázis110…220 kW -480…500 V 3 fázis110…220 kW -380…440 V 3 fázis,[sk] 55…100 kW při 200…240 V 3 fáz.110…220 kW při 480…500 V 3 fáz.110…220 kW při 380…440 V 3 fáz.

Average consumption of holding power expressed in va

[fr] 10 VA, 40...400 Hz cos phi 0,9 (à 20 °C)

Operating time

[fr] 40…65 ms fermeture100…170 ms ouverture

Family

[en] TeSys F,[fr] TeSys,[es] TeSys
