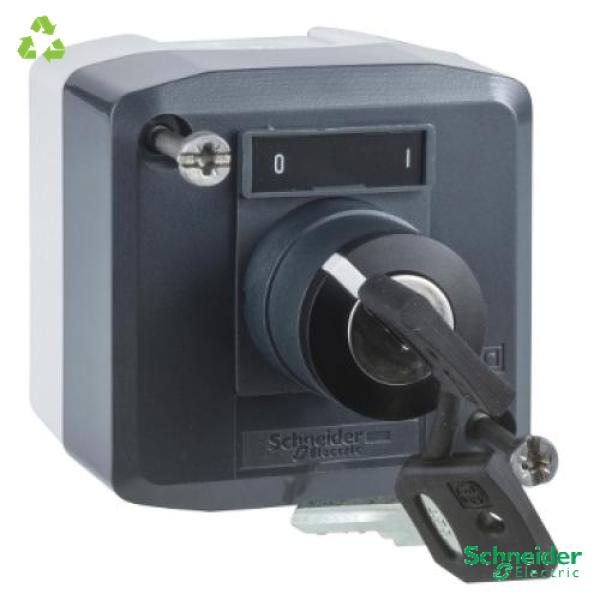

XALD144 | SCHNEIDER ELECTRIC Poste de commande complet

Conexiones - terminales

Bornas tornillo, = 1 x 0.22 mm² sin terminal acorde a EN/IEC 60947-1

[uimp] resistencia a picos de tensión

6 kV acorde a EN/IEC 60947-1

Mode de raccordement

[fr] Borniers à vis-étrier, = 1 x 0,22 mm² sans embout se conformer à EN/CEI 60947-1

Endurance mécanique

[fr] 1000000 cycle

Material

Policarbonato

[ith] corriente térmica convencional

10 A acorde a EN/IEC 60947-5-1

Tratamiento de protección

TH

Resistencia a los choques

30 gn (duración 18 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-2750 gn (duración 11 ms) para aceleración de media onda sinusoidal acorde a IEC 60068-2-27

[ie] courant assigné d'emploi

[fr] 6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-13 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1

Grado de protección ip

IP66 acorde a IEC 60529IP67JIS C8201-1IP69K

Grado de protección nema

NEMA 13NEMA 4X

Grado de protección ik

IK03 acorde a H

Normas

EN/IEC 60947-5-1CSA C22.2 No 14UL 508JIS C8201-5-1EN/IEC 60947-5-5EN/IEC 60947-5-4EN/IEC 60947-1JIS C8201-1

Durée de vie électrique

[fr] 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

[uimp] tension assignée de tenue aux chocs

[fr] 6 kV se conformer à EN/CEI 60947-1

[ith] courant thermique conventionnel

[fr] 10 A se conformer à EN/CEI 60947-5-1

Couple de serrage

[fr] 0,8…1,2 N.m se conformer à EN/CEI 60947-1

Descripción de operador

Interruptor de llave 'O-I' 1 NA

Temperatura ambiente de almacenamiento

40…70 °C

Famille

[en] Harmony XALD,[es] Harmony XALD

Origine du stock

Industriel européen du secteur de l'électronique (stock dormant & surplus)

Condition de stockage

Bon - Stockage sur palette dans zone étanche et ventilée

Garantie

3 mois
