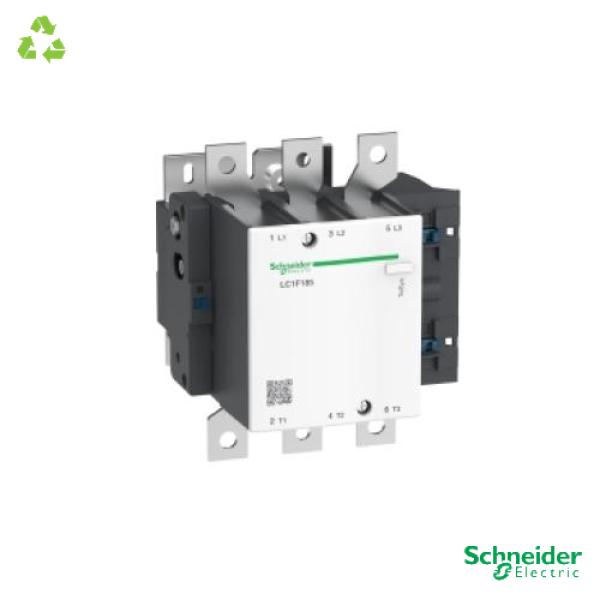

LC1F185Q7 | SCHNEIDER ELECTRIC Contactor

Fuse rating to be associated

[fr] 200 A aM à <= 440 V315 A gG à <= 440 V

Thermal dissipation

[fr] 8…9,8 W

Connection mode

[fr] Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câbleCircuit de puissance : barre 2 câble(s) - section du jeu de barre : 25 x 3 mmCircuit de puissance : bornes à anneau 1 câble(s) 150 mm²Circuit de puissance : connecteur 1 câble(s) 150 mm²Circuit de puissance : raccordement par boulonnage

[ue] rated operational voltage

[fr] <= 460 V CC<= 690 V CA 50/60 Hz

Maximum command speed

[fr] 2400 cyc/h à <55 °C

Rated breaking capacity

[fr] 1480 A se conformer à CEI 60947-4-1

Average impedance

[fr] 0,33 mOhm - Ith 275 A 50 Hz

Number of poles

[fr] 3P

[icw] rated short-time withstand current

[fr] 1500 A à <40 °C - 10 s920 A à <40 °C - 30 s740 A à <40 °C - 1 min500 A à <40 °C - 3 min400 A à <40 °C - 10 min

Power loss per pole

[fr] 12 W AC-325 W AC-1

[ie] rated operational current

[fr] 275 A (à <40 °C) à <= 440 V AC-1185 A (à <55 °C) à <= 440 V AC-3

Composition of the power pole contacts

[en] 3 NO,[es] 3 NA,[hu] 3 NO,[sk] 3 NO

[uimp] rated impulse withstand voltage

[fr] 8 kV

Engine power (kw)

[fr] 90 kW à 380...400 V CA 50/60 Hz (AC-3)100 kW à 415 V CA 50/60 Hz (AC-3)100 kW à 440 V CA 50/60 Hz (AC-3)110 kW à 500 V CA 50/60 Hz (AC-3)110 kW à 660...690 V CA 50/60 Hz (AC-3)55 kW à 220...230 V CA 50/60 Hz (AC-3)33 kW à 400 V CA 50/60 Hz (AC-4)

Control circuit voltage range

[fr] Opérationnel: 0,85…1,1 Uc 40...400 Hz (à 55 °C)Perte de niveau: 0,2...0,55 Uc 40...400 Hz (à 55 °C)

[ith] conventional thermal current

[fr] 275 A à <40 °C)

[ui] rated insulation voltage

[fr] 1000 V se conformer à CEI 60947-4-11500 V se conformer à VDE 0110 gr C

Tightening torque

[fr] Télécommande :1,2 N.mCircuit de puissance :18 N.m

Average consumption of holding power expressed in va

[fr] 9,9 VA, 40...400 Hz cos phi 0,9 (à 20 °C)

Operating time

[fr] 35 ms fermeture (à Uc) 130 ms ouverture (à Uc)

Family

[en] TeSys F,[fr] TeSys,[es] TeSys

Stock origin

European construction industrialist

Storage condition

Good - Storage on pallets in sealed area and ventilated

Warranty

3 months
